塑料薄膜式键盘结构

文章出处:深圳市亮键电子科技有限公司 人气:-发表时间:2015-02-16 00:00:00

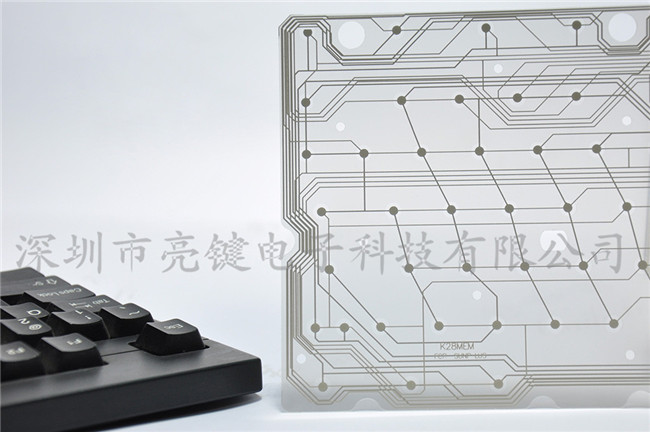

塑料薄膜式键盘的按键结构通常有四层组成,最上层是中心有凸起的橡胶垫,下面三层都是塑料薄膜。其中,上下两层塑料薄膜上用导电颜料印刷出电路,并在按键位置正下方有一一对应的触点,中间的一层为隔离层,通过隔离层中的圆点接触形式案件信号。而塑料薄膜式键盘的按键架构设计由于具有成本较低、寿命适中、手感良好等优点,因此也逐渐成为了市场上主流键盘产品所选用的架构。

与塑料薄膜式键盘密不可分的就是几种键帽架构的设计,可以大体的归纳为火山口架构、T架构以及剪刀式架构。

其中火山口架构是市场上键盘产品中最普遍所采用的设计,火山口架构的键帽插入火山口后直接由橡胶垫支撑,键程约为3.80mm~4.0mm左右。这种架构的优点在于成本低、工艺简单,并具有一定的防水功能,但由于键帽的支撑点仅为一个橡胶垫的缘故,因此键帽容易晃动,要求敲击手指刚好落在键帽中央才能获得最好的手感,而且时间一长手感会发生变化,噪音也因此而较为明显


此文关键字:键盘,薄膜键盘,印刷电路
