亮键电子薄膜开关的介绍（中）

三.薄膜开关的应用

1.仪器仪表：

测量仪器、分析仪器、医疗电子仪器等。

2.机电一体化产品：

数控机床、智能机器人、电子衡器、印刷机械、彩扩设备、工业照相机等

3.微处理机系统

4.办公自动化设备：

传真机、复印机、计算器、翻译机等

5.家用电器及电子玩具：

洗衣机、冰箱、微波炉、洗碗机、音像设备等

四.薄膜开关的标准规范

1.电子特性：

电路等级：35V （DC），100mA，1W

接触电阻：10?~500?（根据引线长度及所用材质的不同而变化）

绝缘阻抗：100M?  100V DC

介质耐压：250V DC/1分钟，1mA，测试后无击穿、飞弧现象

触点抖动时间：≦5ms

使用寿命：平面型≧五百万次；触感型≧一百万次

2.机械特性：

操作压力：平面型 57~284g（2~10oz）；触感型 170~397g（6~14oz）

开关行程：平面型 0.1~0.3mm；触感型 0.4~1mm

3.环境参数：

操作温度：-40℃~+80℃

储存温度：-40℃~+85℃

湿度：40℃,90%~95%，240小时

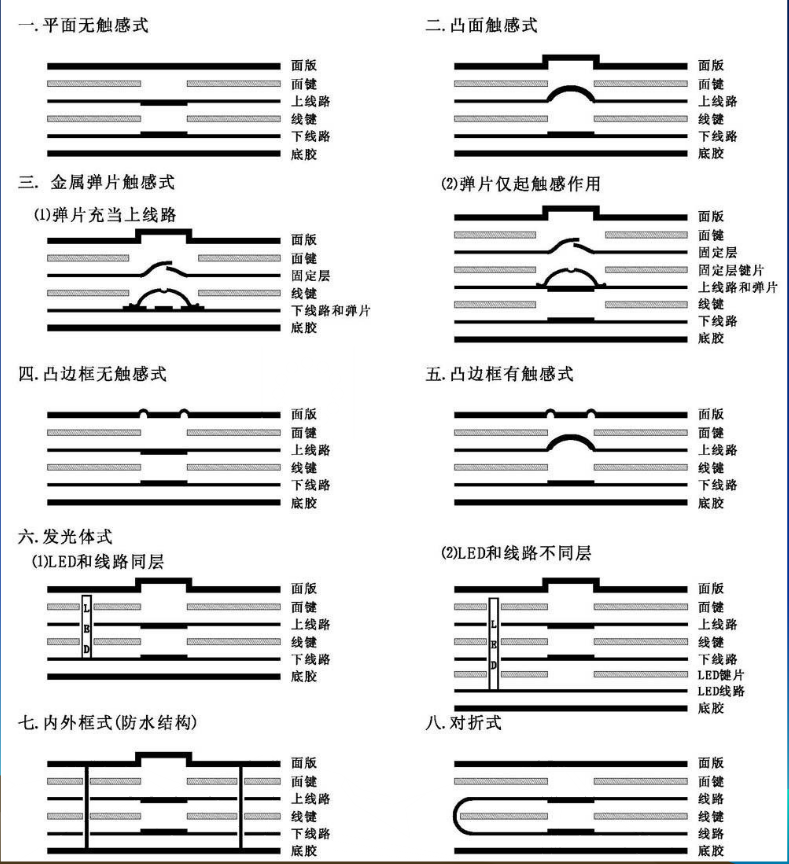

五.薄膜开关的基本结构

六.薄膜开关的材料选用

1.面板材料：一般分为PC（Polycarbonate）和 PET(Ployester)两大类。

PC：

(1)有亮面和雾面（细砂、中砂、粗砂）

(2)常用厚度为0.125、0.175、0.25mm

(3)特殊处理的有HP系列（如HP40、HP60和HP92S等）

(4)PC材料的优点：油墨附着力好。

(5)PC材料的缺点：防腐蚀性差，不易用于户外产品。

(6)通常有视窗的用亮面PC，无视窗的用雾面PC，雾面PC耐刮伤。

PET:

  (1)有亮面和雾面：

雾面：Autotype（厚度为0.15mm和0.20mm）

    Kimoto（厚度为0.125mm和0.188mm）

亮面：Autotype（厚度为0.18mm和0.25mm）

   Izaya    （厚度为0.125mm和0.188mm）

以上PET均为处理过的PET。

(2)Autotype PET对油墨有极好的附着力，其材料分子结构具有柔软和刚硬相结合的性能，有良好的外观和尺寸稳定性。

(3)PET材料的优点：防腐蚀性能好，耐恶劣环境，耐弯折，耐温性好，弹性好。

(4)PET材料的缺点：相对PC材料，油墨的附着力稍差。

(5)雾面PET耐刮伤。

   PET材料打凸有触感，PC材料打凸触感相对较差。一般情况下，面板不打凸用薄材料，打凸时用厚材料，上线路打凸时用薄材料，放弹片的产品用薄材料，所有这些，都是为了薄膜开关手感好。

2.线路材料：

PET具有良好的绝缘性和耐热性，具有较高的机械强度、透明性，特别具有抗折性和高弹性，因此PET是制作薄膜开关线路的理想材料。

  (1)一般都用未处理的PET

  (2)厚度有0.075、0.1、0.125mm

  (3)一般选择0.125mm为宜，过厚反应迟钝，开关灵敏度较差，过薄弹性不足，也不利于引出线端的插接。

3.键片（隔离层）材料：

一般为0.1、0.15、0.20和0.25mm厚的双面胶。

键片的厚度取决于键位的大小和形状，这对于薄膜开关的操作压力以及开关的灵敏度和可靠性有直接关系。因此，键位孔尺寸应该与键位图形尺寸保持一致，当键位孔尺寸越大时，键片的厚度也随之增加。
