亮键电子:工业薄膜开关的结构

文章出处:深圳市亮键电子科技有限公司 人气:-发表时间:2016-06-21 11:33:00

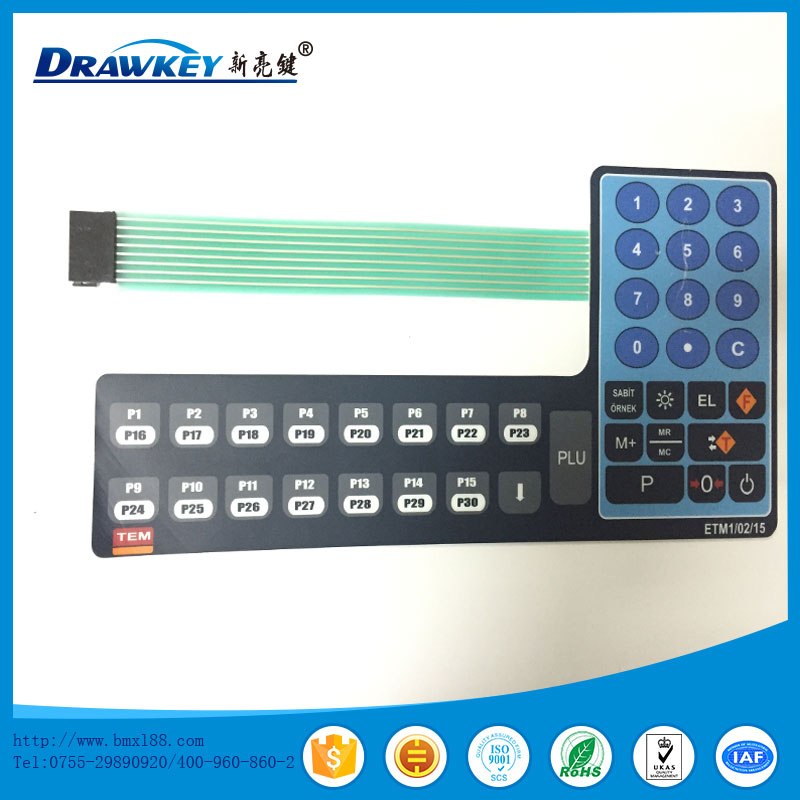

工业薄膜开关


  据了解,在上篇的文章中,亮键电子已经为大家讲解过工业薄膜开关是什么了,相信大家都了解它的应用和类型了吧。今天再续接着工业薄膜开关的内容讲,不过本文是讲解工业薄膜开关的结构知识,希望大家都能好好的浏览以下的内容。


一、面板层
面板层一般在低于0.25MM的PETPC等无色透光片材丝印上精美图案和文字制作而成,因面板层最主要的作用在于起标识和按键作用,所以选用材料必须具有高透明度、高油墨附着力、高弹性、高韧性等特点。



二、面胶层
面胶最主要的作用是将面板层与电路层紧密相连,以达到密封和连接的效果,此层一般要求厚度在0.05---0.15MM之间,具有高强的粘性和防老化性;在生产中,一般选用专用的工业薄膜开关双面胶,有些工业薄膜开关要求能防水防高温,因此面胶也必须根据需要而使用不同性质的材料。

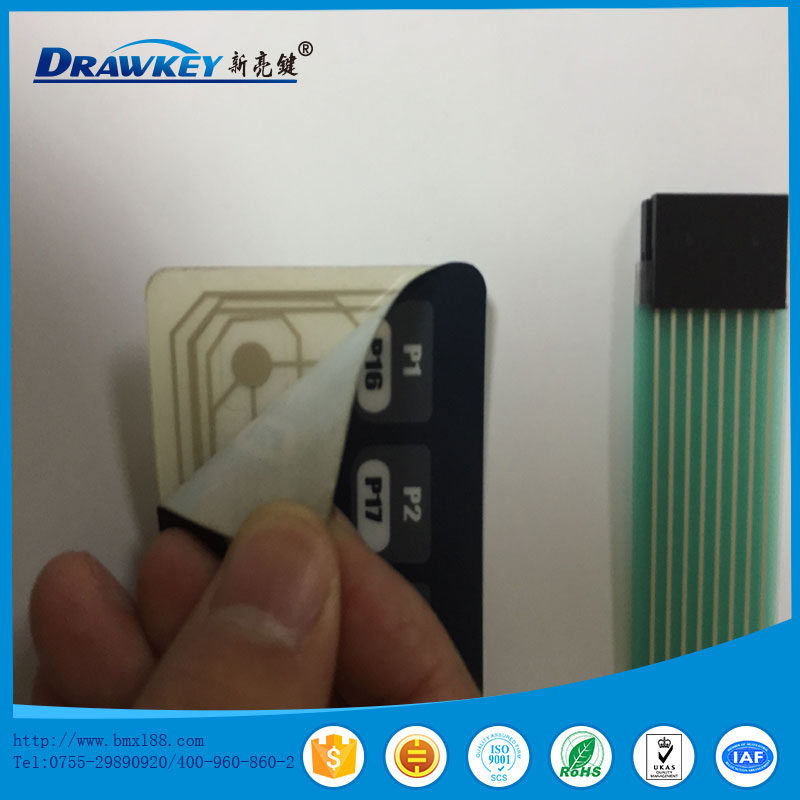

工业薄膜开关


三、控制电路上层和下层

此层均采用性能良好的聚酯薄膜(PET)作为开关电路图形的载体并在其上用特殊的工艺丝印上导电银浆和导电碳浆,使其具有导电性能,其厚度一般在0.05--0.175MM以内,最常见的是用0.125MM PET


四、夹胶层

它是处于上电路与下电路层之间并起密封和连接的作用,一般采用PET双面胶,其厚度有0.05--0.2MM不等; 在选择此层材质的时候应充分考虑产品的整体厚度,绝缘性,电路按键包手感和密封性。


五、背面胶层
背胶的采用与工业薄膜开关与何种材质相粘贴紧密相关,比较常采用的有普通双面胶、3M胶、防水胶等。
